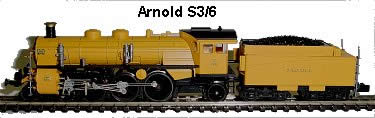

Arnold S 3/6 Umbauanleitung:  Bei diesem Umbau entfällt das Licht hinten. Licht vorne brennt immer und Dampferzeuger kann benutzt werden. Es passt ein DHL100 / oder DHL160 Multiprotokolldecoder in den Tender.
	Tender von Lok lösen.

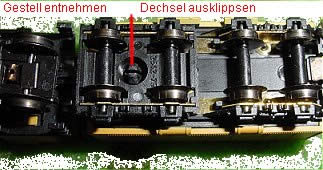

	Dieser Halteklipp wird mit Pinzette zusammengedrückt und das Drehgestell entnommen. Anschließend wird die Deichsel ebenfalls nach oben abgenommen und die Kardanwelle vorsichtig aus der Lok- und der Tenderaufnahme herausgezogen. Dann wird das Tendergehäuse nach oben abgezogen.
	Im Tendergehäuse werden die Lichtleitstäbe an der Tenderrückwand gekappt. Vom Ballastblei muß in der Mitte etwas abgeschnitten werden. So wie im Bild links sieht es dann fertig aus.

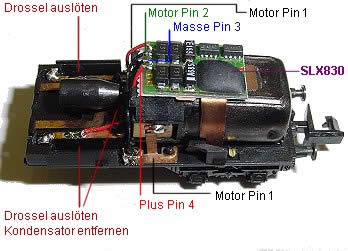

	Der Motor wird durch lösen des Federbleches herausgenommen und das Federblech oben glatt gebogen. Die Drosseln werden ausgelötet und der Kondensator abgezwickt. Motor wieder einsetzen und Decoder mit Doppelklebeband aufkleben.
	Der DHL100 ( baugleich DHL160 ) ist bereits längs eingeklebt und verdrahtet. Im Bild ist Pin 1 oben rechts. Pin1 an Motor oben, Pin2 an Motor unten, Pin3Pin4 an Plus unten links. Man könnte das Licht vorne schaltbar machen, dies hätte jedoch ein zusätzliches Kabel nach vorn zur Folge, was unschön aussehen würde, da gar keine Kabel zu sehen sind und die Funktion der Deichsel würde beeinträchtigt. Also ändert man an der Lok gar nichts. Dadurch brennt das Licht vorne immer und der Raucherzeuger kann ebenfalls manuell benutzt werden. Nur zum Programmieren muß die Lok vom Tender getrennt werden. Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 3, Impuls 1
