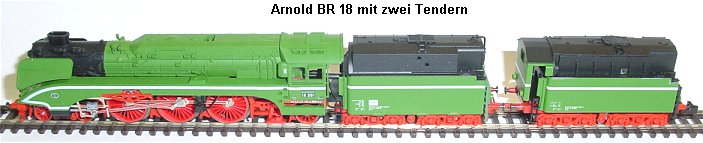

Arnold BR 18 grün mit zwei Tendern Umbauanleitung: Hier mit SLX830 / im ersten Tender und Mobatron Sound im zweiten Tender
	Tendergehäuse von beiden Tendern abnehmen. Tender von Lok trennen durch ablöten der beiden Litzen und entfernen des ersten Drehgestells. Vom Tendergehäuse wird der jeweilige Kohleneinsatz abgenommen.

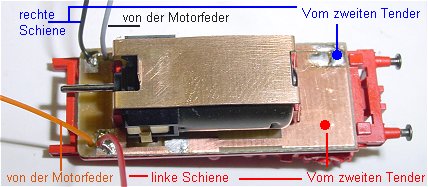

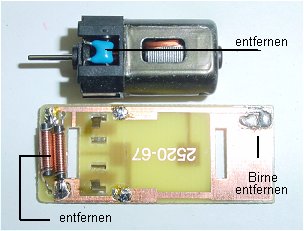

	Die Motorhaltefeder wird ausgehängt und der Motor aus den Klammern der Kohlehalterungen herausgehoben. Der Kondensator unter dem Motor und die beiden Drosseln auf der Platine werden entfernt, die Lampe im ersten Tender wird ausgelötet. Unter der Platine wird je eine Litze grau und eine Litze orange an die jeweilige Leiterbahn von den Motorfedern gelötet und durch ein Loch in der Platine nach oben gezogen.
	So verlaufen die Litzen unter dem Motor, 1 x drei und 1 x zwei je Seite. Der Motor wird wieder eingebaut.

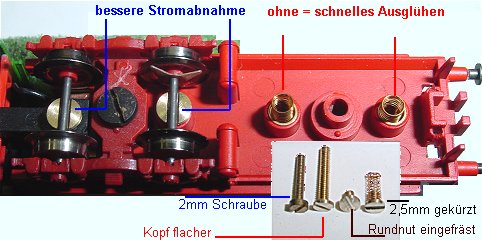

	Es lohnt, die Stromabnahmefedern durch 2mm MS Schrauben welche zurechtgefeilt werden zu ergänzen. In den Schraubenkopf wird eine Nut in der Breite der Achsen eingefeilt oder gefräst und die Schraubenlänge auf 2,5mm gebracht. Steckt man diese Schrauben in die Federn erhöht sich die Breite der Stromabnahme und die Federn glühen nicht mehr aus wegen überlastung. Im kleinen Bild die einzelnen Schritte, normale Schraube, Kopf flacher mit eingefräster Nut, Schraube kürzer. Links sind die Schrauben mit Federn bereits eingebaut.

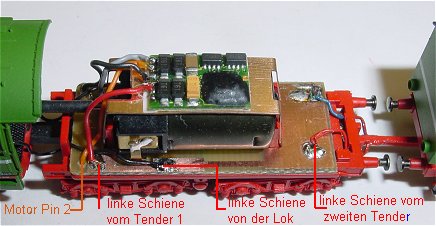

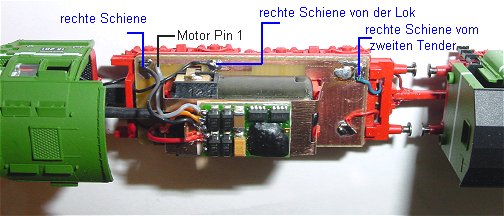

	Der Decoder wird im Tender auf die Motorhaltefeder geklebt. Hinten wird die Birne abgelötet, denn sie hat keine Funktion bei zwei Tendern, statt dessen werden hier die beiden gleichen Litzen vom zweiten Tender angelötet. Im Vorgriff auf den Umbau des zweiten Tenders: Die Verbindungsstange wird auf allen Seiten mit je einem Kupferblechstreifen beklebt an dessen linker und rechter Seite vorn und hinten je eine Litze rot und blau angelötet wird. Dies ist die zusätzliche Stromübertragung der linken und rechten Schiene von Tender 2. und gleichzeitig eine Verstärkung der recht filigranen Tenderstangenverbindung. Im Bild links ist linke Schiene rot, rechte Schiene blau. Auf eine Schaltung des Spitzenlichtes wurde verzichtet weil es eine sehr mühsame Fummelei ist, das entsprechende Kabel vom Tender zur Lampe zu verlegen.
	Die Verdrahtung des Decoders: Pin 1 grau an Motorfeder rechts. Pin 2 orange an Motorfeder links. Pin 3 schwarz an Schiene rechts Seite. Pin 4 rot an Schiene linke Seite. Damit ist der Decodereinbau bereits gemacht. Wer diese Lok ohne zweiten Tender besitzt lässt die hintere Birne natürlich drin und lötet sie an Pin 6 des Decoders. Weiter geht es mit dem Soundeinbau in den zweiten Tender.

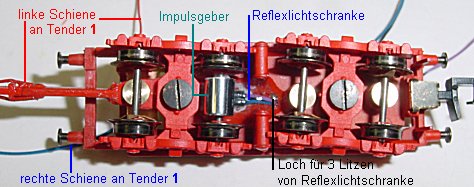

	Die Stromabnahme wird wie beim ersten Tender modifiziert. Bei Achse zwei entfällt die Stromabnahmefeder und die Hülse wird der Feder wird bis auf den Boden plan gefräst. Im Boden wird an dieser Stelle eine Langnut, ca. 1/2mm tief in der Breite der Reflexlichtschranke gefräst und diese mit Zweikomponentenkleber so eingeklebt, das die matte Trennlinie exakt unter der Mitte der Achse zu liegen kommt. Von der Achse wird ein Rad abgezogen und die "Geberrolle" schwarz/weiß aufgeschoben. Rad wieder aufschieben und Spurbreite messen. Diese Achse muss leicht und frei laufen!! Im Bild an der Verbindungsstange links zu sehen: die beiden Litzen.

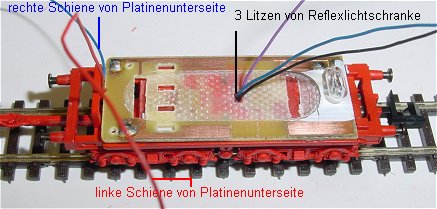

	Die Platine wurde ebenfalls von Entstörmaterial befreit und die beiden roten Motorlagerhalterungen bis zur Platinenoberkante abgefräst. In die Mitte die drei Litzen von der Reflexlichtschranke sie später noch an den Baustein angelötet werden. Links die beiden Litzen rot und blau von der Verbindungsstange, welche an die entsprechenden Lötpunkte der Platine gelötet werden. Nun wird die Innenseite des zweiten Tendergehäuses bearbeitet.

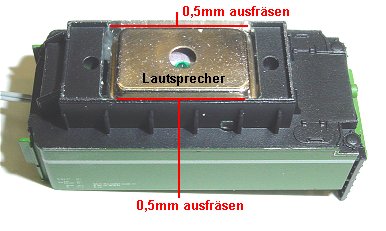

	Die Innenwände sind sehr vorsichtig je Seite um 0,5mm verbreitert worden. Somit passt der Lautsprecher bündig mit der Oberkante hinein. Ein Schallraum ist nicht notwendig da dieser Lautsprecher einen eingebauten Schallraum hat.

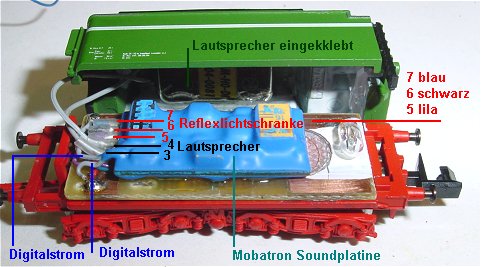

	Lautsprecher eingeklebt, Soundbaustein aufgeklebt und verdrahtet. Vom gelieferten Soundbaustein müssen die Kabel zwecks Verlegung abgelötet, gekürzt, und später wieder abgelötet werden. Einzig die Stromversorgung Pin 1 und 2 bleibt und wird wie im Bild ganz vorne unten links an die beiden Lötpunkte der Platine ( Schiene links und Schiene rechts ) angelötet. Von ganz oben gesehen wird erst blau, dann schwarz und dann lila an Pin 7, 6, und 5 gelötet. 3 und 4 ist das Lautsprecherkabel was ebenfalls sehr kurz angelötet werden sollte, denn viel Platz ist nicht vorhanden. Idealerweise programmiert man den Decoder bereits vor dem Einbau, denn ein SX Decoder lässt sich mit Soundbaustein nicht programmieren. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben. Noch ein Hinweis: die Demontage Lok / Tender sollte beim Abstreifen des Kardangummis vorsichtig erfolgen sonst reißt der Gummischlauch ein.
