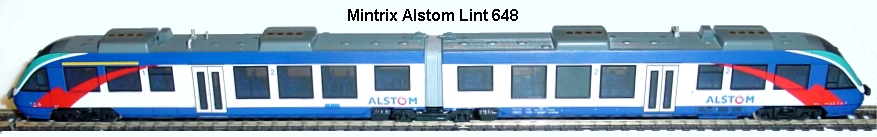

Minitrix Lint 648 Sound Video:  https://youtu.be/4H6sw5_OgYY Umbauanleitung:  mit DC10C, SH10A und LS1412
	Gehäuse abnehmen. Dazu beidseitig Gehäuse spreizen und nach oben abnehmen.

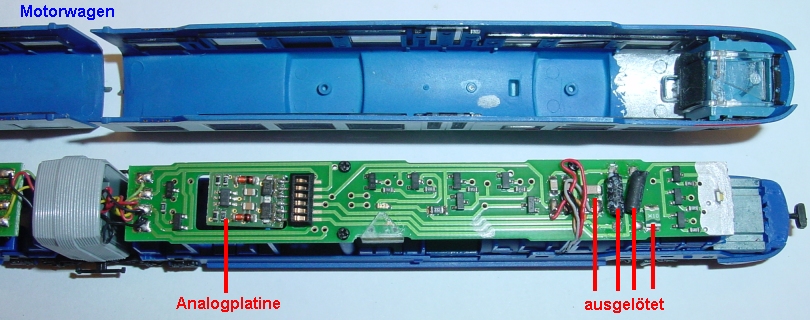

	Hier der Motorwagen mit Schnittstelle. Aus Erfahrung habe ich die drei bezeichneten Teile ausgelötet. Je nach Decoder und Zentrale ist es nicht nötig. Die Analogplatine wird herausgezogen. Bei einem weiteren Umbau habe ich zuerst an die Susipins des DH10C die vier Litzen angelötet. Diese vier Litzen wurden unter der Leiterbahn durch das Mittelgelenk verlegt. Dadurch konnte der Decoder in die Schnittstelle eingelötet werden.

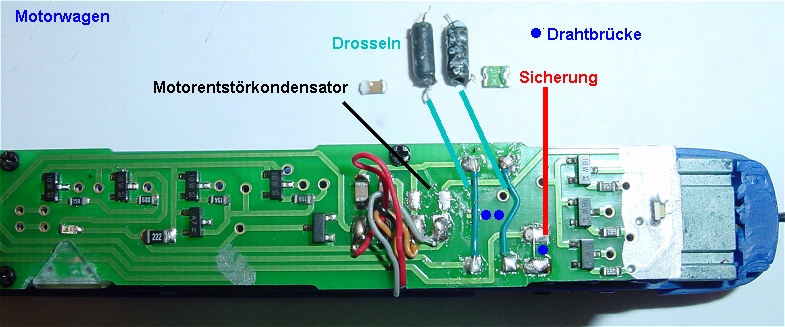

	Der Motorkondensator wird ausgelötet. Beide Drosseln wurden ausgelötet und durch Drahtbrücken ersetzt. Der Polyswitch ( Sicherung ) wurde durch Drahtbrücke ersetzt.

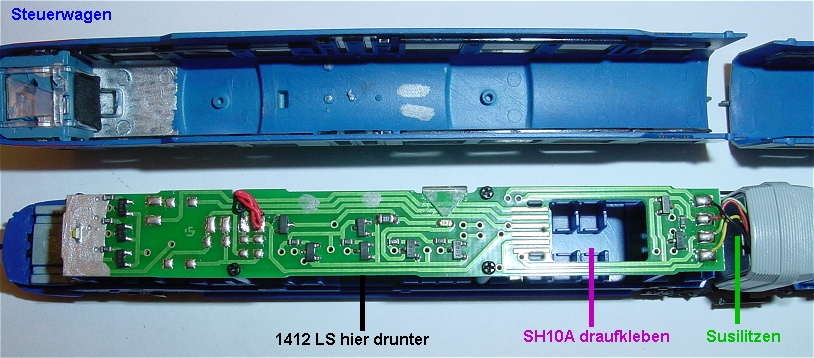

	Der Steuerwagen. Hier wird der SH10A auf den Ausschnitt geklebt und der Lautsprecher mittig unter die Platine.

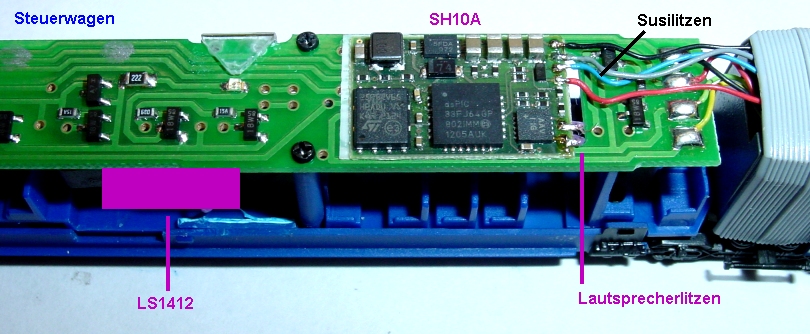

	Vier Susilitzen von rechts vom DH10C führen zum Anschluss am SH10A. Dieser ist über die öffnung auf der Platine geklebt. Lautsprecherlitzen führen unter der Platine zur Mitte.
	Der Steuerwagen mit aufgeklebtem Lautsprecher.

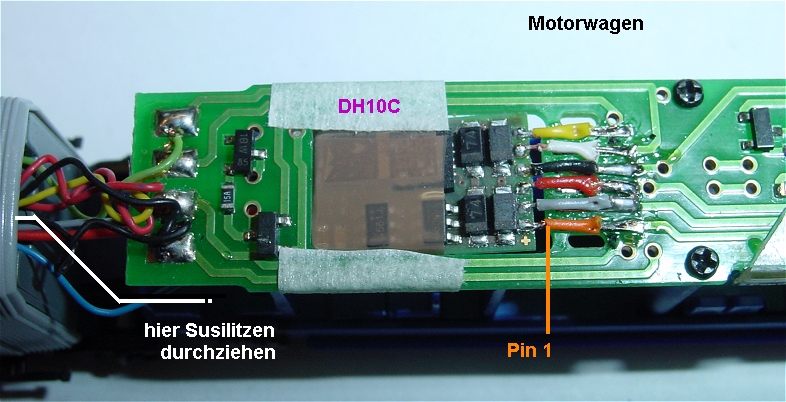

	Der Motorwagen mit Susilitzen links, rechts die 6 Decoderlitzen welche an die Schnittstelle gelötet sind.

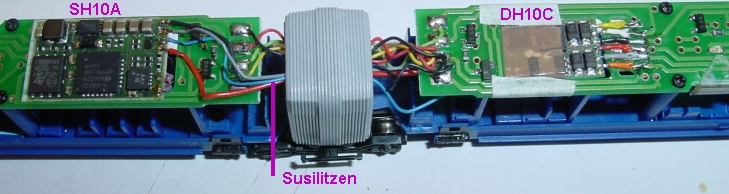

	So sieht es aus bevor die Gehäusehälften wieder aufgesetzt werden.
Soundfile:	Lint648_final.dhs
Tastenbelegung:	Lint_648_F-Tasten_WZ.doc
