Fleischmann BR 218 Umbauanleitung: DH10C,  SH10A, LS1412

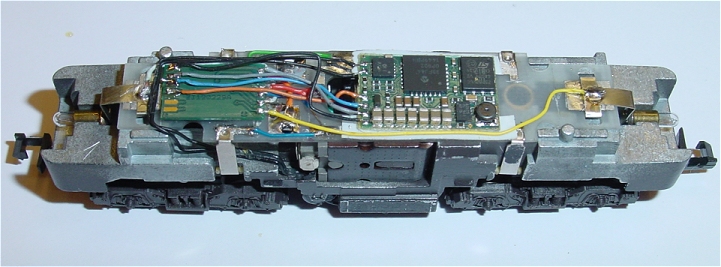

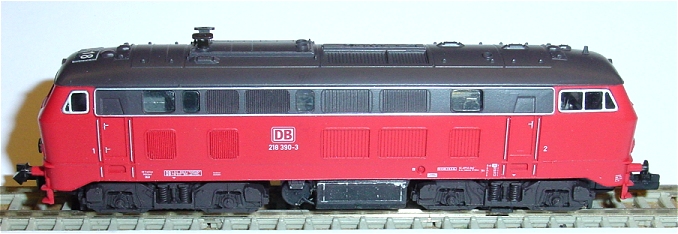

	Fleischmann BR 218 mit Schwungmasse, DH10C und SH10A oben auf Platine. LS unter der Lok.
	Im Gehäuse muss etwas Platz in der Dachrundung geschaffen werden, darum werden die Verbindungsstege der Fenstereinsätze herausgetrennt und beide Mittelfenster abgeschnitten und einzeln eingeklebt. Beide Fensterteile links und rechts werden mit Sekundenkleber etwas fixiert.

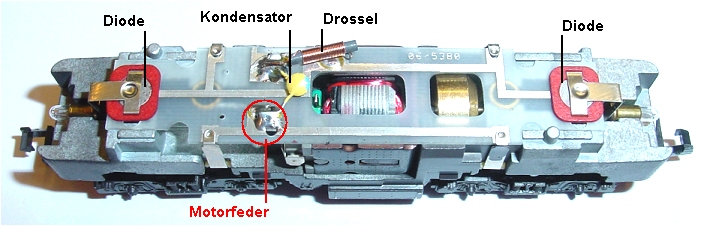

	Platine vor der Bearbeitung. Da ja auf der Platine sowohl der DH05C als auch der SH10A platziert werden wird die Platine von allen erhabenen Bauteilen befreit. Da später auch am Boden gefräst werden muss um den Lautsprecher unterzubringen, wird der Motor und die Drehgestelle ausgebaut.

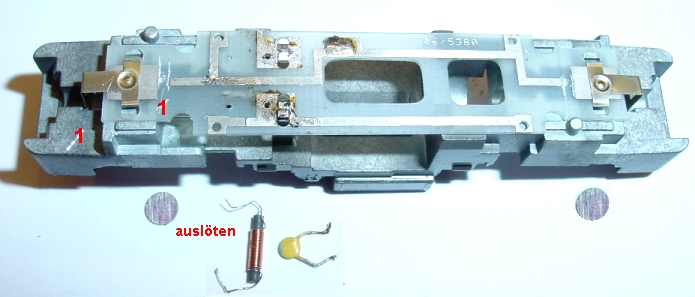

	Drossel, Kondensator und Diodenplättchen werden entfernt.

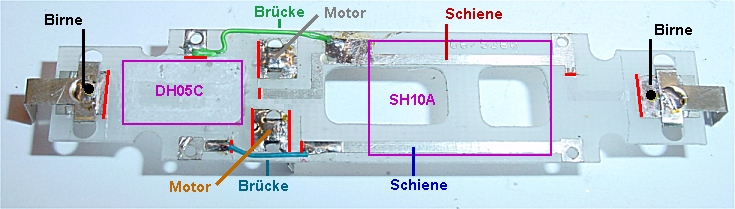

	Auf der Platine werden die Leiterbahnen bearbeitet. Unten im Bild wird der Motoranschluss von der Verbindung zur Schiene durch zwei Trennschnitte befreit. Dann wird eine Drahtbrücke unter Umgehung des Motoranschlusses eingelötet. Im Bild blau. Oben habe ich ebenfalls die Leiterbahn teilweise entfernt da hier der DH05C sitzen soll. Eine Drahtbrücke grün verbindet beide Stromabnahmepunkte der Platine wieder. Die Leiterbahnen zu den beiden Birnchen werden aufgetrennt. Ich habe die Diodenplättchen gleich mit den rotbraunen Unterlagen entfernt und den Metallwinkel zu den Birnen festgelötet.

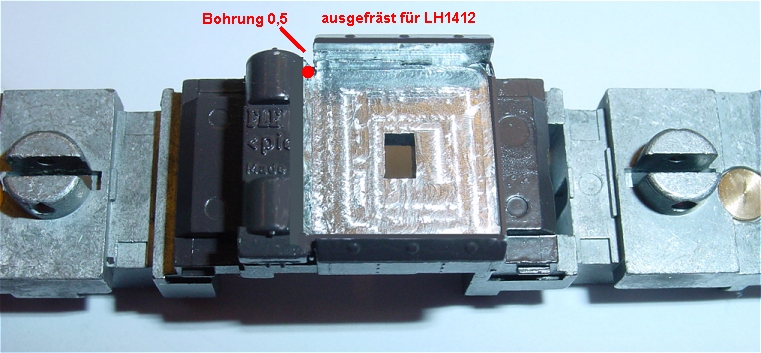

	Der Platz für den Lautsprecher 1412 wird ausgefräst. Links der rote Punkt markiert das Loch durch welches die Lautsprecherlitzen verlegt werden. 0,5 mm reicht, wenn man Mayerhofer Teflon-Drähte benutzt.

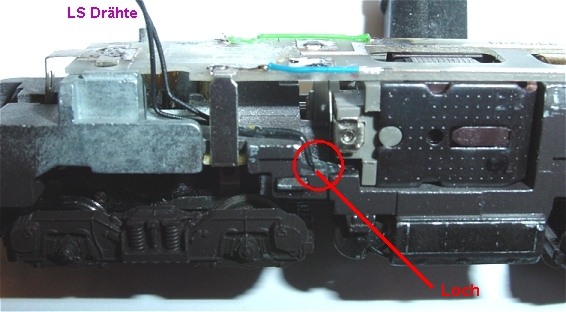

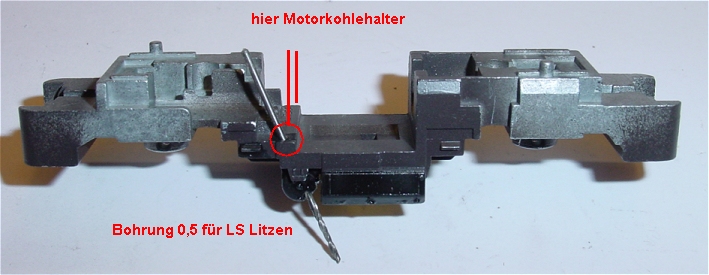

	Zur Verdeutlichung habe ich den Bohrer im durchgebohrten Loch stecken lassen. Wenn man das Loch so bohrt, kommen die beiden LS - Litzen genau unter dem Kohlenhalteblech des Motors heraus wo 2mm Platz ist.

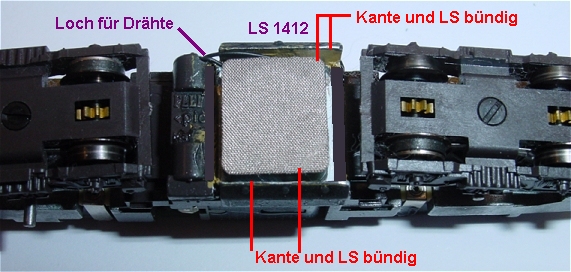

	Von unten. Lautsprecher und stehen gebliebene Seitenteile sind bündig damit der LS nicht auf Weichen etc. aufsetzt. Die Teflondrähte sind durch das gebohrte Loch verlegt.
	Noch einmal die Verlegung der Teflon-Drähte des LS 1412.

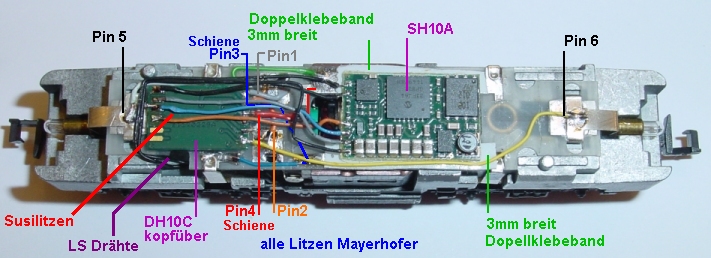

	Anschluss der Decoder DH10C und SH10A. Der Sound für die BR 218 kann hier heruntergeladen werden.
Soundfile:	BR218_wz.dhs
Tastenbelegung:	BR218_F-Tasten.doc
