Fleischmann BR 80 Umbauanleitung:  mit DHL 100, ein Trix 66830 geht genauso hinein, Anschlüsse und Einbau gleich.

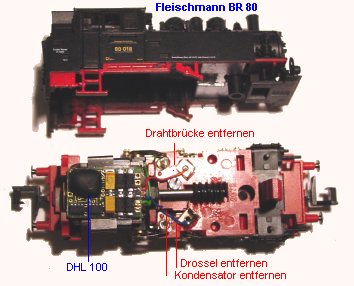

	Gehäuse abnehmen. Dann die Drossel vom Stromabnehmeranschluss zum Motoranschluss ablöten, die Drahtbrücke am Stromabnehmer gegenüber entfernen und den Kondensator zwischen den beiden Anschlüssen entfernen. Der Decoder wird entweder auf ein dünnes Messingblech geklebt und dann mit Doppelklebeband auf den Motor geklebt, Pins nach vorne ergibt weniger Litzenlänge und bessere Verlegung derselben. Oder ein schmales Stück Klebeband in die Vertiefung der Motorhaltefeder und dann mit weiterem Stück Klebeband direkt auf den Motor. Im Bild unten sieht man die Verlegung der 4 Litzen.

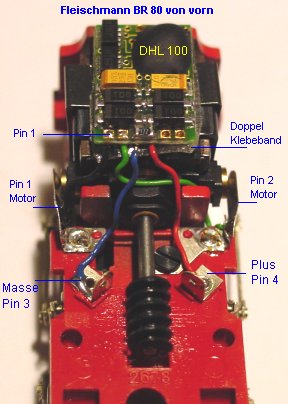

	Pin 1 vom Decoder mit schwarzer Litze an den linken Motoranschluss, Pin 2 mit grüner Litze an den rechten Motoranschluss. Pin 3 blaue Litze an Masse linker Stromabnehmer und Pin  4 rote Litze an den gegenüberliegenden Stromabnehmer. Wenn die Litzen so kurz verlegt werden passt das Gehäuse leicht wieder auf das Fahrgestell.
