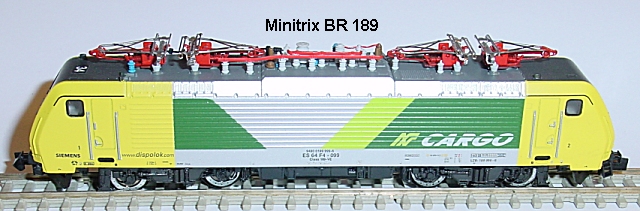

Minitrix E 189 Sound& Umbauanleitung: Hier mit einem SH10A-3, DH10C 1   Decoder, LS1412
	Gehäuse abnehmen. Gehäuse seitlich mittig spreizen, dann Gehäuse nach oben abnehmen.

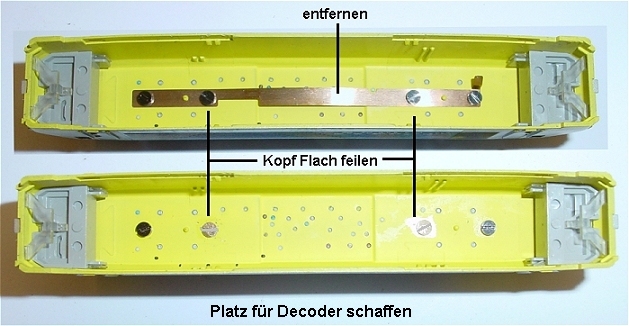

	Um zwischen Gehäuse und Platine genügend Platz für den SH10A zu  haben wird der Kupferstreifen herausgenommen und die beiden mittleren Schrauben flacher gefeilt oder durch Senkkopfschrauben ersetzt.

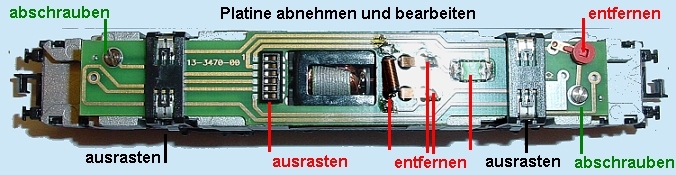

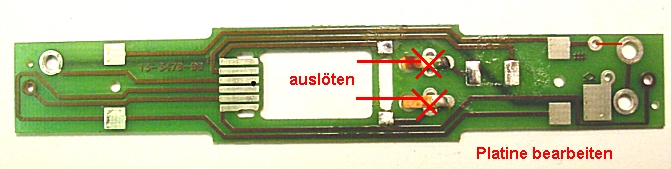

	Platine wird ausgebaut und bearbeitet. Entfernt wird der Polyswitch (grün), die Drossel, beide Motor-Kupferfedern, die Decoderbuchse und der rote Oberleitungsumschalter. Beide Drehgestellhalterungen werden ausgerastet.

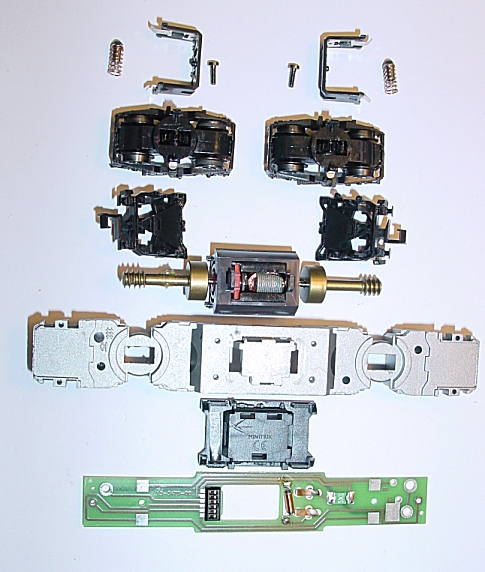

	Die Lok nach Demontage. Vorsicht bei Abnahme der Kupplungshalter, die winzigen Rückstellfedern springen gerne heraus. Diese Demontage ist nötig damit der Motorblock und die schwarze Abdeckung entsprechen ausgefräst werden können.

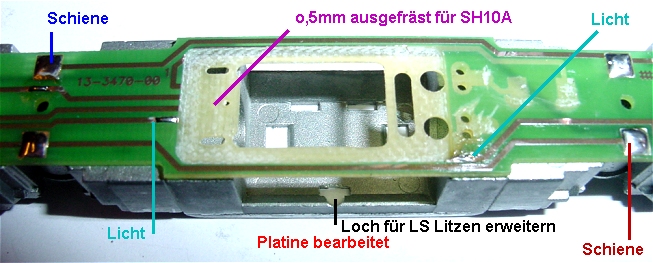

	Die Platine ohne Bauteile, beide Motorlitzen werden direkt an die Motorfahnen gelötet. Ich habe für den SH10A noch eine Vertiefung in die Platine gefräst und wegen Kurzschlussgefahr einige Leiterbahnen abgezogen.
	Hier die bearbeitete Platine, im Block nicht das Loch für die Lautsprecherlitzen vergessen aufzuweiten. Von den stehengebliebenen Leiterbahnen die Isolierschicht abkratzen und verzinnen. Licht vorne und hinten, Masseverbindung zwischen Schiene und Platine nicht vergessen.

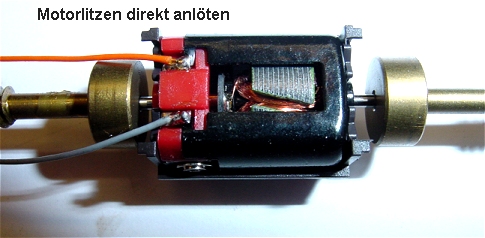

	Motorlitzen direkt angelötet.

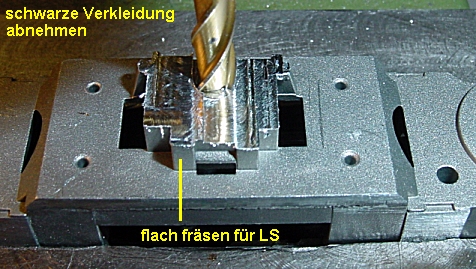

	Die Erhöhung unter der schwarzen Verkleidung wird abgefräst damit der LS 1412 Platz hat.

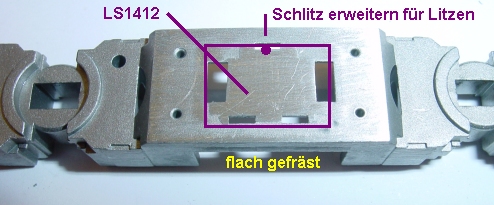

	Platz für den Lautsprecher wurde geschaffen und der Löngsschlitz mit einem 2,5mm Bohrer erweitert damit die LS-Litzen zum SH10A verlegt werden können.

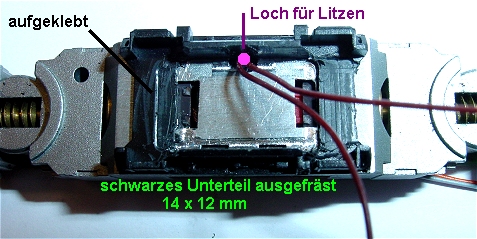

	Die schwarze Abdeckung wird in der Größe des Lautsprechers augefräst ( ausgeschnitten ) und nach Anpassen des LS auf das Metall geklebt.

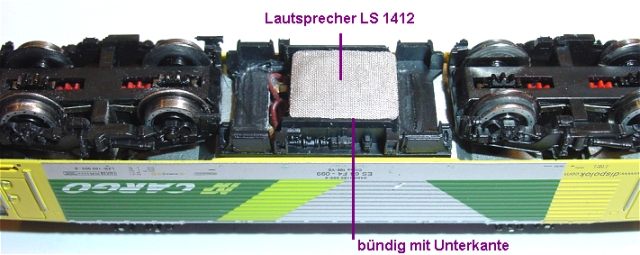

	Lautsprecher LS 1412 bündig mit der Unterkante eingeklebt.

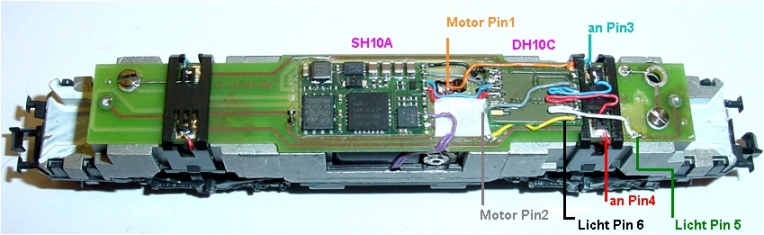

	SH10A aufgeklebt und mit DH10C rechts, auf dem Kopf stehend, verbunden.  Wer die anfällige Stromübertragung von den Drehgestell-Halteklammern ändern möchte, der lötet an die Drehgestellfedern Myerhofer-Litzen an. die Bleche unter den Halteklammern werden damit überflüssig weil die Litzen direkt an den Lötpunkten der Platine angelötet werden.
	Litzen an den Drehgestellen angelötet. Für bessere Beweglichkeit wird die Litze S-förmig zur Platine verlegt.
Soundfile:	BR189_WZ_11032017.dhs

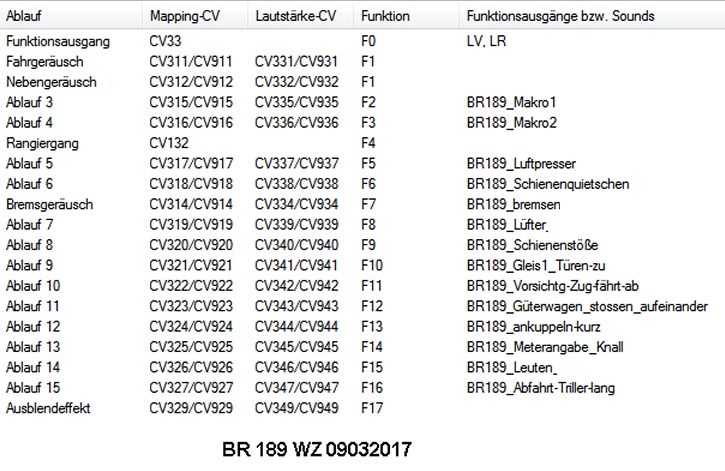

Tastenbelegung:	BR189_F-Tastenbelegung
